DORO® UNITY koponyarögzítő AVA csaptechnológiával
A koponyacsapok az erőhatás irányába állnak, a rögzítés játékmentes – a fej a navigációs referenciához képest sem mozdul el. Egy koponyarögzítő felnőtt és gyermek betegekhez, cserélhető csaptartókkal.
- AVA csaptartó, kétcsapos oldal – a csapok a szorítóerő irányában állnak, játékmentes illesztéssel.
- AVA egycsapos oldal – eltérő csúcsgeometria, egyenletes behatolási mélység mindhárom ponton.
- Szabadalmaztatott kioldó – minden kezelőelem elérhető a fogás megváltoztatása nélkül.
- Quick-Rail® – retraktorok és tartozékok gyors felhelyezése.
- Optimalizált csúszómechanika – egyenletes erőeloszlás a racsnis szorítás teljes útján.
DORO® UNITY Skull Clamp for AVA – cikkszám 1010.001
Nagy igénybevételre tervezett alkatrészek
A kulcsfontosságú elemek a mindennapi műtői terhelésre készültek – egyenletes teljesítmény és megbízhatóság hosszú távon.
Validált gépi újrafeldolgozás
Mosó-fertőtlenítő gépben történő tisztításra és sterilizálásra validálva – ismételhető, dokumentálható reprocesszálás.
Cserélhető csaptartók
Ugyanazzal a koponyarögzítővel 3-csapos (felnőtt és gyermek) és 4-csapos (gyermek) rögzítés – a kisebb fejméretekhez külön csaptartó készlet.
Miért számít a mikroelmozdulás?
A fej apró elmozdulását a koponyarögzítőben a műtői csapat gyakran nem veszi észre: nincs látható seb a fejbőrön, a kutatási wet-labekben mégis vájatok látszottak a koponyacsonton. A fej eközben a navigációs referenciához képest mozdul el – ez a neuronavigáció pontosságvesztésének egyik oka.
- 1000+ jelentésAz FDA 2009 és 2016 között több mint 1000 koponyarögzítő-megcsúszást regisztrált, több mint 700 sérüléssel (FDA Safety Communication, 2016). A MAUDE-adatbázis 2023–2025 közötti bejelentéseinek is több mint fele megcsúszáshoz vagy nem szándékolt elmozduláshoz kötődik.
- 1,5–17,5 mmEkkora fejelmozdulást mértek kadáver wet-lab vizsgálatokban a navigációs referenciához képest, terhelés hatására.
Ennyivel kevesebb megcsúszás AVA csaptechnológiával, klinikailag releváns terhelésnél1A csapok és a csaptartók együtt adják a stabilabb mechanikai rögzítést – és segítenek megőrizni a navigáció pontosságát.
Csúszási arány csapozásonként2
159 ill. 158 csapozás, kadáver wet-lab, 347 N terhelés
Navigációs tracker elmozdulása3
fejfantom, hagyományos rögzítéshez képest
1 Preklinikai vizsgálat kadáver preparátumokon (63–102 év): 347 N-nál (klinikailag releváns terhelés, pl. trepanáció) 51%-kal, 520 N-nál (1,5-szeres biztonsági tartomány) 35%-kal kevesebb megcsúszás. Exploratív, összevont elemzés.
2 Hagyományos rendszer: 45 megcsúszás / 159 csapozás; AVA: 22 / 158. Bifrontális, középső skálai, hason fekvő és pterionális pozíciók.
3 Terhelés alatti elmozdulás: mennyire tolódik ki a fej a kiindulási helyzetből; terhelés utáni: mennyire tér vissza oda. Forrás: Black Forest Medical GmbH, AVA Technology – Research.
Mi az AVA csaptechnológia?
Két, egymásra hangolt elem: új geometriájú koponyacsapok és egy csaptartó, amely a csapokat pontosan a szorítóerő irányába állítja. Az eredmény: a csap tengelyirányban, nem ferdén hatol a csontba, és a rögzítés nagyobb nyíróerőnek áll ellen.
Csapok: 1 széles + 2 keskeny csúcs
A hagyományos három azonos csap helyett az egycsapos oldalon szélesebb, a kétcsapos oldalon keskenyebb csúcs dolgozik. Így a behatolási mélység mindhárom ponton kiegyenlítettebb.
A váll nélküli, karcsú csapszár kevesebb szövetet érint a csap körül. Egyszer használatos, rozsdamentes acél, titán vagy sugáráteresztő (LUCENT) kivitelben.
Csaptartó: a csap az erő irányában áll
A hagyományos csapozásnál a szorítóerő iránya és a csap tengelye nem esik egybe, a csap szögben hatol a csontba. Az AVA csaptartó játékmentes illesztéssel a szorítóerő és a behatolás irányába igazítja a csapot – ez adja a biztos horgonyzást a koponyacsontban.
A rendszer működés közben
Csapgeometria, erőirány, csaptartók, nyitó-záró mechanika – 30 másodpercben. A teljes koncepcióvideó (1:20) hanggal is megtekinthető.
Két kivitel, egy platform – és egy sugáráteresztő változat
A UNITY koponyarögzítő AVA-s és hagyományos csapos kivitelben is elérhető, így a meglévő DORO® csapkészlet mellett is bevezethető, és később is át lehet állni az AVA technológiára. Képalkotás-vezérelt beavatkozásokhoz a DORO LUCENT® ugyanezt az AVA rögzítési elvet hozza sugáráteresztő kivitelben.

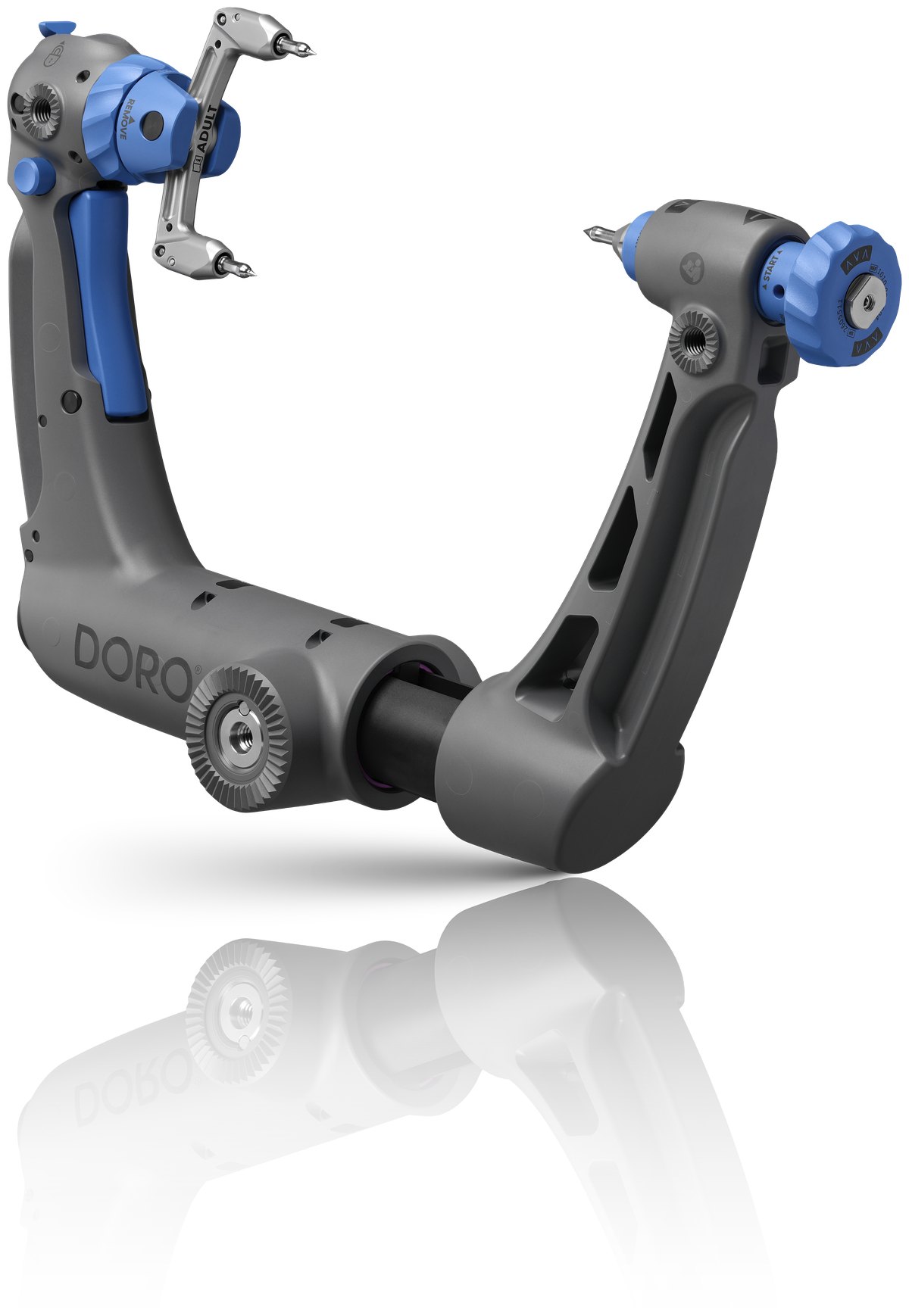

DORO® UNITY Skull Clamp for AVA
AVA csaptartókkal, AVA egyszer használatos csapokhoz. Gyermek csaptartó készlet: 1010.040.

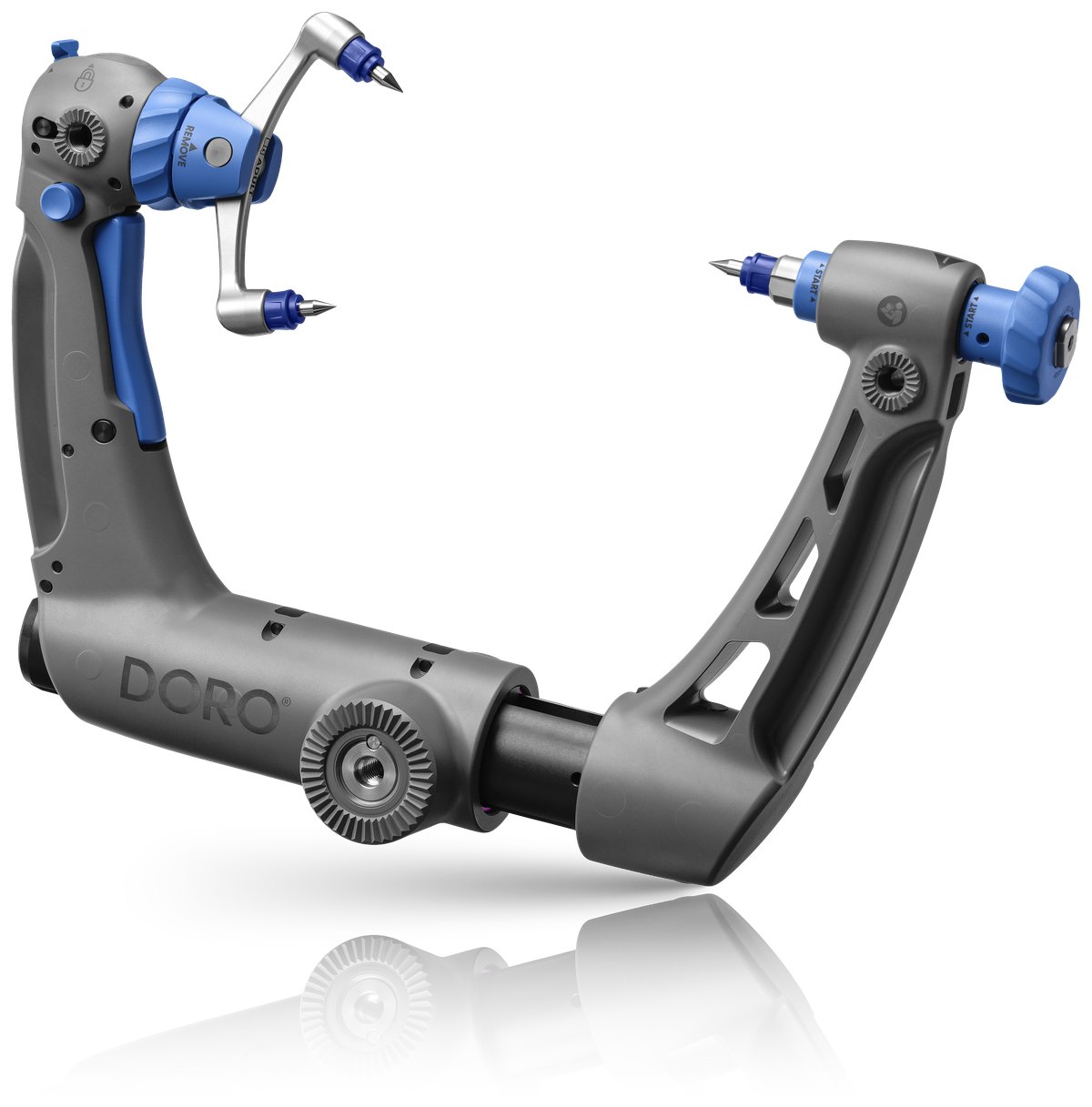

DORO® UNITY Skull Clamp
Ugyanaz a mechanika a meglévő, hagyományos DORO® koponyacsapokkal. Gyermek csaptartó készlet: 1015.040.
DORO LUCENT® Skull Clamp for AVA
Sugáráteresztő kivitel CT, röntgen, angiográfia és fluoroszkópia mellett – zavartalan képalkotás és navigáció, AVA rögzítéssel.
Rendelhető tételek
| Cikkszám | Megnevezés |
|---|---|
| AVA csaptechnológiával | |
| 1010.001 | DORO® UNITY Skull Clamp for AVA – koponyarögzítő |
| 1010.040 | DORO® UNITY Pediatric Skull Pin Holder Set for AVA – gyermek csaptartó készlet (4 csap) |
| 1110.001 | DORO LUCENT® Skull Clamp for AVA – sugáráteresztő kivitel (CT, röntgen, angiográfia, fluoroszkópia) |
| 1110.040 | DORO LUCENT® Pediatric Skull Pin Holder Set for AVA |
| AVA egyszer használatos koponyacsapok | |
| 1006.000 | DORO® AVA Disposable Skull Pins, rozsdamentes acél, 3 csap (felnőtt/gyermek) – 12 bliszter/doboz |
| 1006.010 | DORO® AVA Disposable Skull Pins, rozsdamentes acél, 4 csap (gyermek) – 12 bliszter/doboz |
| 1106.020 / 1106.030 | DORO® AVA Disposable Skull Pins, titán, 3 ill. 4 csap |
| 1106.120 / 1106.121 / 1106.130 | DORO LUCENT® AVA Disposable Skull Pins (sugáráteresztő), 3 ill. 4 csap |
| Hagyományos DORO® csapportfólióhoz | |
| 1015.001 | DORO® UNITY Skull Clamp – a meglévő DORO® koponyacsapokkal |
| 1015.040 | DORO® UNITY Pediatric Skull Pin Holder Set |
| 1101.001 / 1101.040 | DORO LUCENT® Skull Clamp / Pediatric Skull Pin Holder Set |
Gyártó: Black Forest Medical GmbH, Bötzinger Straße 86, 79111 Freiburg, Németország. A gyártói tájékoztató (2026/09) szerint a termékcsalád CE-jelölése és FDA 510(k) engedélye folyamatban van; a szállítás a megfelelőségi dokumentáció rendelkezésre állását követően történik. Az adatok a gyártó kiadványaiból származnak; a termékek módosításának jogát a gyártó fenntartja.
Bemutató a saját műtőjében
Szívesen bemutatjuk a DORO® UNITY / AVA rendszert az Önök intézményében – a csapozást a műtői csapat kipróbálhatja, és egyedi ajánlatot készítünk.
